• Sterownik Stepstick DRV8825 2,2A 45V RAMPS

No goods
10.99
Enter your email
Shipping within Right away
Shipping price 18
Odbiór osobisty i płatność przy odbiorze 0
Paczkomat - pobranie 18
International Shipping 110
The Availability Of 0 awry.

Sterownik silnika krokowego oparty na układzie DRV8825 pozwala na sterowanie silnikiem o poborze prądu do 1,5 A (z chłodzeniem do 2,2 A) na cewkę, przy zasilaniu napięciem do 45 V. Posiada sześć trybów sterowania: pełny krok ,1/2, 1/4, 1/8, 1/16 oraz 1/32 kroku.

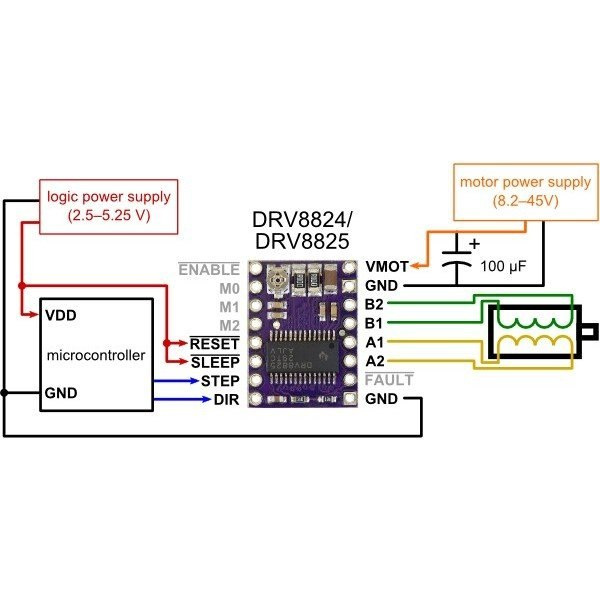

  • Napięcie zasilania: 8,2 V - 45 V
  • Prąd ciągły za cewkę: 1,5 A
  • Maksymalny chwilowy prąd na cewkę: 2,2 A
  • Napięcie zasilania części logicznej: 2,5 V - 5,25 V
  • Rozdzielczość: 1, 1/2, 1/4, 1/8, 1/16, i 1/32 kroku

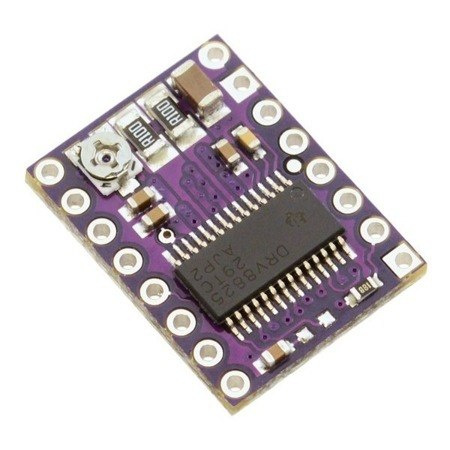

Zestaw zawiera płytkę stepstick oraz radiator!



  • Moduł ten zasilany jest napięciem z zakresu od 8,2V do 45V. Przed użyciem zalecame zapoznanie się z dokumentacją sterownika DRV8825.

    • Prosty interfejs sterowania krokiem i kierunkiem
    • Możliwość pracy w sześciu trybach: pełnego kroku, pół-kroku, 1/4-kroku, 1/8-kroku, 1/16-kroku oraz 1/32-kroku
    • Kontrolę maksymalnego prądu silnika za pomocą potencjometru, umożliwia to używanie napięcie wyższego niż znamionowe do zasilania dla silników, dzięki temu można uzyskać wyższą prędkość wykonywania kroków
    • Silniki można zasilać napięciem od 8,2V do 45V
    • Pobór prądu do 2,2A ( 1,5A bez zewnętrznego chłodzenia)
    • Dzięki zintegrowanemu regulatorowi napięcia, użytkownik nie musi doprowadzać dodatkowego zasilania części logicznej.
    • DRV8824 współpracuje z układami o napięciu części logicznej zarówno 3,3V jak i 5V.
    • Posiada zabezpieczenie przed zbyt wysokim prądem i temperaturą i zwarciem oraz system blokujący start przy zbyt niskim napięciu zasilania
    • Dla zwiększania powierzchni oddającej ciepło płytka została wykonana w technologii czterowarstwowej z grubszą pokrywą miedzi
    • Odkryte pole masy od spodu, umożliwiające przylutowanie elementów chłodzących
    • Moduł jest zgodny, pod  względem rozmiarów i wyprowadzeń, z układem opartym na sterowniku.
